Chaque tronçon de la ligne d’échappement remplit une fonction précise dans la chaîne de traitement des gaz, du collecteur jusqu’à la sortie du silencieux arrière. Identifier correctement une pièce sur un schéma en vue éclatée évite les erreurs de commande et les retours inutiles, surtout quand les références varient entre motorisations essence et diesel d’un même modèle.
Lecture d’un schéma en vue éclatée : repères de montage et pièges de référencement
Un schéma en vue éclatée découpe la ligne d’échappement en segments numérotés, chacun associé à une référence constructeur (OEM) ou équipementier. La difficulté ne réside pas dans la reconnaissance visuelle des pièces, mais dans l’interprétation des cotes de raccordement : diamètre extérieur du tube, entraxe des goujons sur la bride, type de joint (plat, conique, tressé).
A lire en complément : Les avis sur Gadrov : pièges à éviter pour sécuriser vos investissements en ligne
Nous observons régulièrement des confusions entre deux silencieux intermédiaires dont la forme est identique mais dont le diamètre d’entrée diffère de quelques millimètres. Sur une Peugeot 308 1.6 BlueHDi, par exemple, le tube intermédiaire n’a pas la même longueur selon que le véhicule est équipé d’un FAP additivé ou d’un FAP catalysé. Le schéma éclaté reste le seul document qui permet de lever cette ambiguïté avant commande.
Pour exploiter efficacement le schéma de la ligne d’échappement, nous recommandons de toujours partir du collecteur (point fixe, boulonné sur la culasse) et de descendre vers l’arrière du véhicule en vérifiant chaque liaison. Cette lecture séquentielle élimine les inversions de tronçon, fréquentes sur les lignes à double silencieux.
A lire aussi : Tout savoir sur la taille et le poids d'un garçon de 11 ans
Collecteur et catalyseur : deux pièces souvent confondues sur le schéma
Sur les motorisations récentes, le collecteur et le catalyseur forment un bloc monolithique. Les catalogues pièces listent alors un seul ensemble, parfois appelé « collecteur catalytique », avec une référence unique. Chercher séparément un collecteur et un catalyseur sur ces véhicules mène à une impasse.
En revanche, sur les architectures plus anciennes ou certains moteurs essence atmosphériques, le catalyseur est boulonné en aval du collecteur via une bride à deux ou trois goujons. Le schéma éclaté distingue alors clairement les deux éléments et fait apparaître le joint de bride entre eux.
- Collecteur 4-en-1 : quatre tubulures convergent vers une sortie unique, typique des quatre cylindres en ligne. La fissure se produit presque toujours au niveau de la soudure entre une tubulure et le corps central.
- Collecteur 4-en-2-en-1 : deux paires de tubulures fusionnent avant de rejoindre un tube commun. Cette géométrie améliore le balayage des gaz à certains régimes, mais complique le remplacement partiel.
- Ensemble collecteur-catalyseur intégré : aucune bride intermédiaire. Le remplacement impose de changer le bloc complet, ce qui modifie le budget de façon significative.
FAP, silencieux et sondes : identifier chaque élément en aval du catalyseur
En aval du catalyseur, la ligne se complique sur les motorisations diesel avec la présence du filtre à particules (FAP). Sur le schéma, le FAP se repère à sa forme ovoïde ou cylindrique large, nettement plus volumineuse qu’un simple silencieux. Il est positionné entre le catalyseur et le premier silencieux, parfois intégré au catalyseur lui-même (on parle alors de catalyseur-FAP).
La norme Euro 7, validée par le Parlement européen en mars 2024 et prévue pour le 1er juillet 2030, va renforcer les exigences de durabilité sur ces dispositifs. Les futures lignes d’échappement intégreront davantage de capteurs (pression différentielle, température, NOx) directement soudés ou vissés sur le FAP et le catalyseur. Le nombre de sondes sur une ligne passera de deux ou trois à cinq ou six selon les architectures.
Les sondes lambda, en amont et en aval du catalyseur, apparaissent sur le schéma sous forme de petits connecteurs filetés. Leur position exacte est déterminante : une sonde lambda amont (dite « de régulation ») n’a ni la même longueur de câble ni le même connecteur qu’une sonde aval (dite « de diagnostic »). Commander « une sonde lambda » sans préciser sa position sur le schéma garantit presque à coup sûr une pièce incompatible.
Silencieux avant et silencieux arrière
Le silencieux avant (ou pot de détente) réduit la pression des gaz sortant du catalyseur ou du FAP. Le silencieux arrière assure l’atténuation finale du bruit. Sur le schéma éclaté, ils se distinguent par leur volume et par le diamètre de leurs tubes d’entrée et de sortie.
Le silencieux arrière est la pièce la plus souvent remplacée parce qu’elle subit directement la condensation et les projections de sel en hiver. Sa corrosion ne signifie pas que le reste de la ligne est défaillant. Vérifier le schéma avant intervention évite de remplacer un tronçon sain par excès de prudence.

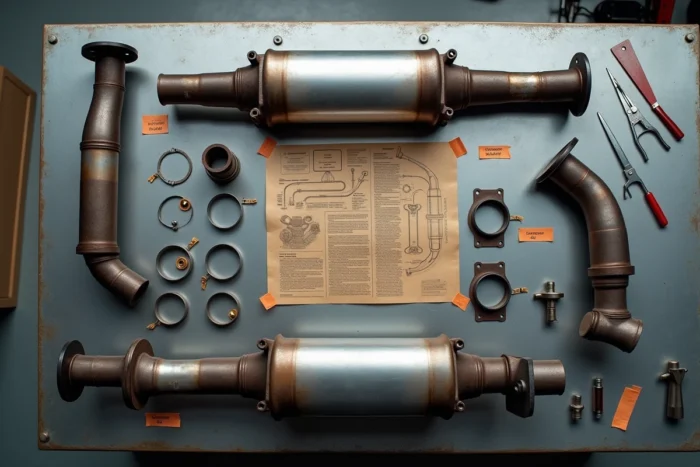

Joints, colliers et supports : les pièces invisibles qui font échouer un montage
Les schémas en vue éclatée représentent systématiquement les joints de bride, les colliers de serrage et les silent-blocs de suspension de ligne. Ces pièces sont pourtant les plus négligées lors d’une commande. Un joint de bride écrasé ne se réutilise pas : sa surface d’étanchéité est déformée après un premier serrage.
- Joint plat en graphite : utilisé entre collecteur et catalyseur sur de nombreux moteurs essence. Se détériore s’il est serré au-delà du couple prescrit.
- Joint conique (olive) : fréquent en sortie de catalyseur. Ne nécessite pas de bride, mais un collier spécifique avec un angle de serrage précis.
- Silent-blocs en caoutchouc : fixés sur la caisse, ils maintiennent la ligne en suspension. Leur casse provoque des vibrations et des bruits de cognement souvent attribués à tort au silencieux lui-même.
- Colliers à bande : leur diamètre varie selon le tronçon. Un collier trop large ne comprimera pas le joint, un collier trop serré déformera le tube.
Chaque collier et joint figure sur le schéma éclaté avec sa propre référence. Les ignorer lors de la commande oblige à un second passage en atelier, avec un coût de main-d’œuvre doublé.
La ligne d’échappement reste un assemblage mécanique où chaque tronçon dépend du précédent. Partir du schéma éclaté pour dresser la liste complète des pièces, joints et fixations avant toute commande reste la méthode la plus fiable pour éviter les allers-retours avec le fournisseur.
